UTILIDADES ANDROID
para Helicópteros RC -
Medir el ángulo de las palas con
tu teléfono móvil...
con "RC-Heli-Pitch"
de THORSTEN WRUCK

En los helicópteros RC de 6 canales el paso de pala (Pitch) es un parámetro básico que hemos de poder medir con bastante exactitud.

Para micro helicópteros muy pequeños, como el Genius CP o el Solo Pro 125, un medidor de pitch convencional no sirve, pero con tu móvil Android o Iphone ahora es muy rápido y fácil.

Es también muy útil para medir el pitch de cualquier helicóptero medio o grande, sobre todo los flybarless, si no tenemos un medidor, o simplemente nos es mas cómodo hacerlo con el móvil...

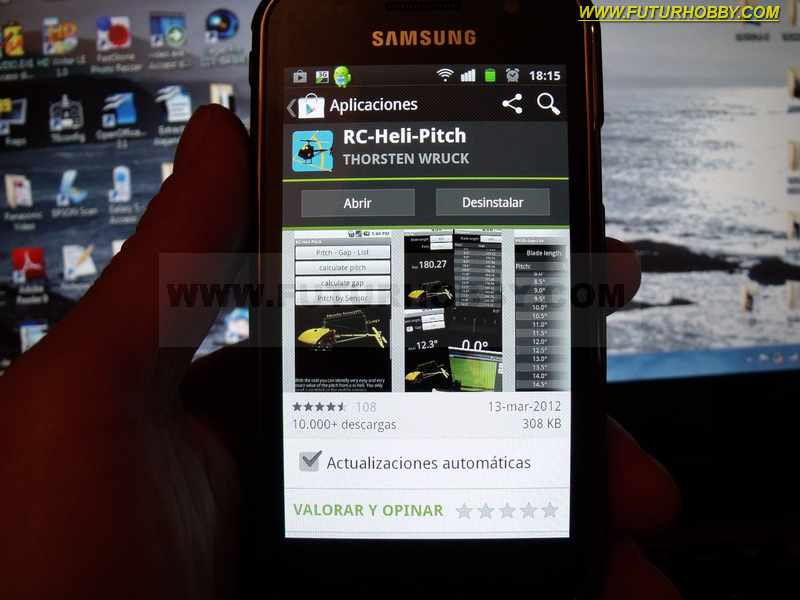

Podemos descargar la utilidad en Google Play (Android Market) o en Apple Store si lo que tenemos es un Iphone.
Es gratuita, y tardará poco en descargar e instalarse.


RC-Heli-Pitch es una utilidad para teléfonos móviles de última generación que nos va  a permitir calcular el ángulo de las palas en una determinada posición del stick:

- Usando una regla para medir: Hay una tabla en la utilidad que, si introducimos la longitud de las palas del helicóptero en cuestión, y la distancia medida entre las puntas de las palas, con ellas dobladas hacia la parte posterior del heli, nos dará por trigonometría el ángulo que tienen.

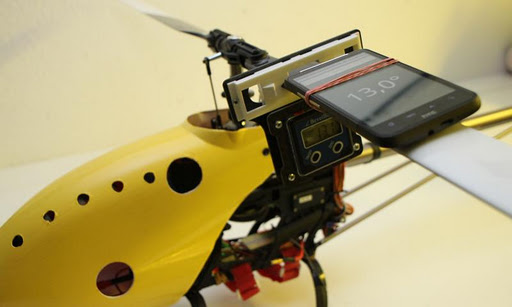

- "Pitch by sensor" es más útil para helicópteros grandes, y usa el inclinómetro de nuestro móvil. Hemos de nivelar el helicóptero en una superficie horizontal, y apoyar el teléfono sobre una de las palas, y éste medirá la inclinación con respecto a la horizontal, calculando el ángulo real de las palas.


Uso del sensor de inclinación del móvil. Foto proviniente de
la página de la aplicación en internet.


- Pero quizá la forma más sencilla y exacta es usando el calculador óptico de pitch: al seleccionarlo se nos abre la cámara del teléfono.
Hemos de hacer una foto desde un lado, captando las palas de perfil, y a nivel, como en la foto de la derecha.

Es conveniente poner el helicóptero contra un fondo de color liso.

Conectamos la emisora y el helicóptero, y hacemos lo necesario para que las palas no giren al subir la palanca de gas y paso...
Lo mejor en casi todos los casos es soltar los cables de alimentación del motor (o motores, si hay también motor de cola).

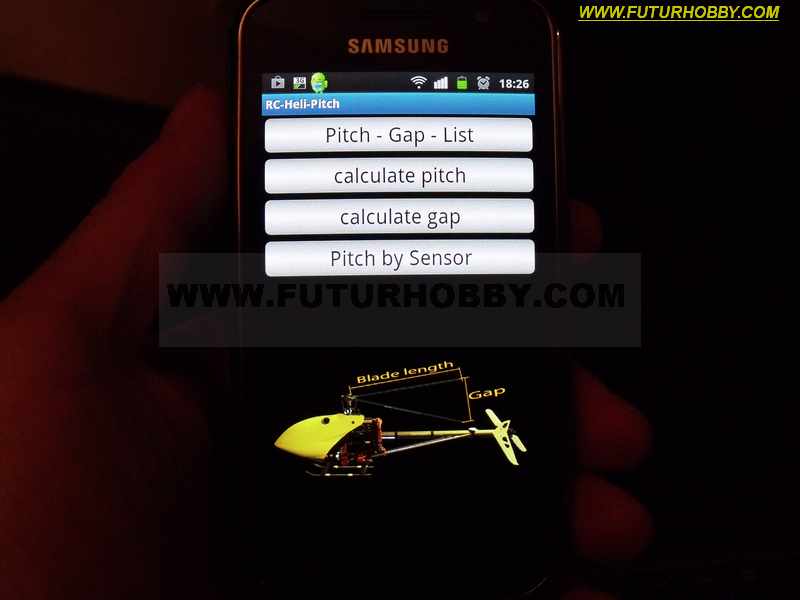

1 - Abrimos la utilidad en el teléfono, y escogemos la opción "Calculate Pitch" (Calcular el ángulo de paso).

2 - Lo primero es introducir en la pantalla del móvil la longitud de las palas del helicóptero en milímetros.

3 - Presionamos, en la pantalla del móvil, el icono de la cámara, y en la pantalla se nos abrirá la vista de cámara. Enfocamos el rotor del helicóptero desde un lado, con la palanca de la emisora en el punto cuyo ángulo de pala queremos medir.

4 - Tras presionar el disparador de la cámara, la foto hecha aparecerá en la pantalla, dándonos la opción de descartarla, si no nos ha quedado bien, o guardarla.

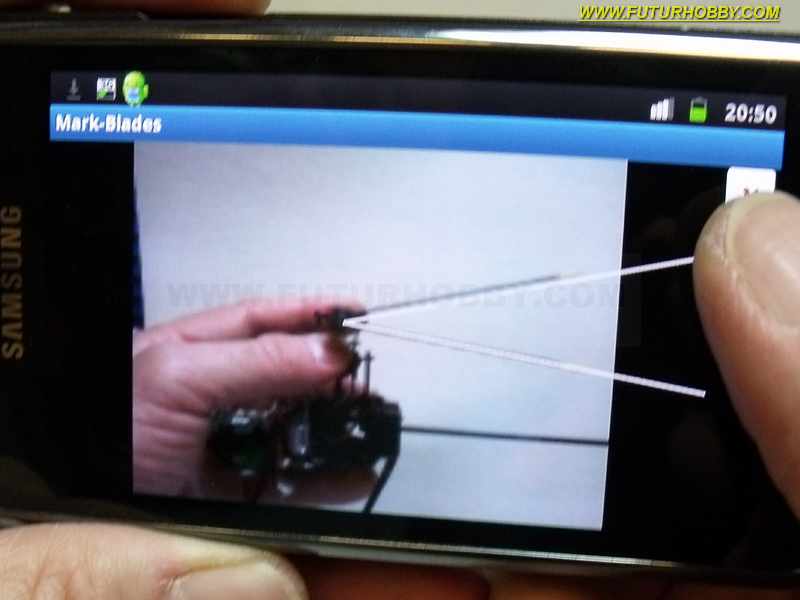

5 - Si escogemos guardar la foto, aparecerá sobre la foto una guía formada por dos lineas blancas unidas en un lado.
Con los dedos, ponemos el punto de unión de ambas lineas sobre el centro del rotor, en la foto, y abrimos o cerramos las lineas guía hasta que coinciden con la imagen de las palas.

6 - Una vez hecho esto, presionamos el icono en forma de flecha de color verde en la pantalla, y ya está, la utilidad calcula el ángulo de las palas (que en realidad es la mitad del de la foto) con bastante exactitud.

Si queremos verificar la exactitud de la medición  podemos contrastarla usando otro de los métodos, por ejemplo midiendo con una regla la separación de las puntas de las palas, e introduciéndo esta medida en la tabla de la utilidad nos calculará el ángulo.

Al poder medir con cierta exactitud los ángulos en las posiciones baja, media y alta de la palanca de gas en la emisora, podemos hacernos una idea de si las curvas de paso que tenemos programadas son las mejores para nuestro helicóptero.

Esperamos que os será muy útil...
Muchos saludos, y ¡ felices vuelos!


Texto y fotos:
Antonio Diez
FUTURHOBBY

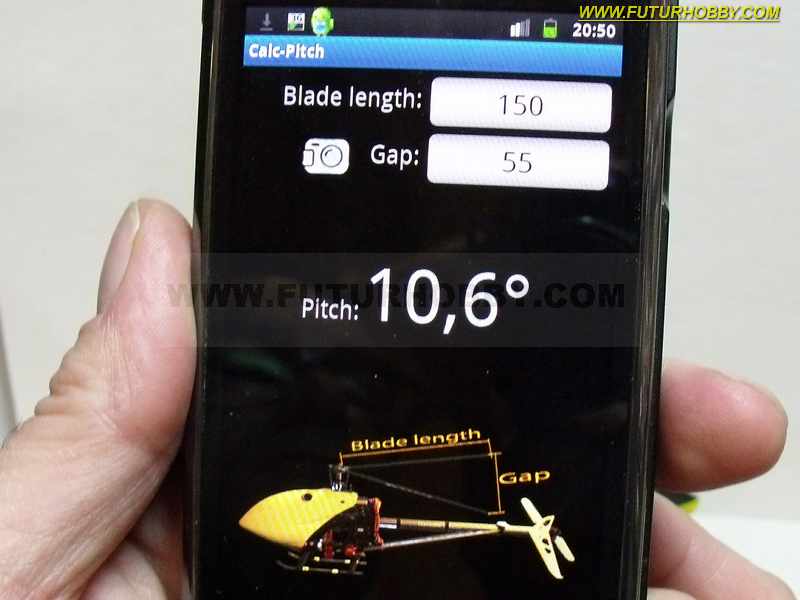

Aquí vemos el resultado de la medición: En la linea superior vemos la longitud de las palas, que hemos introducido al principio, en este caso, 150mm. que miden las palas del Genius Cp de la foto.

"Gap" es la separación entre las palas, calculada automáticamente por la aplicación a partir de las lineas guia de la foto.

"Pitch" es el ángulo de la pala que queríamos medir.
