Como adaptar la GoPro y recibir imagen FPV
en el Walkera QR X350Pro...

Diariamente recibimos consultas de qué hace falta y cómo
es la instalación necesaria para, con la cámara GoPro Hero 3,
poder ver la imagen transmitida en tiempo real
en la pantalla de la emisora o en un monitor externo.

Os explicamos todo paso a paso...

Adaptar la GoPro para FPV en el QR X350Pro


Desde hace unos meses Futurhobby, como centro oficial Walkera en nuestro país, te presentaba el nuevo multicóptero para imagen aérea que está rompiendo moldes y revoluciona el sector por su inmejorable relación calidad-precio...

En el Kit FPV Pro, se suministra con gimbal brushless G-2D y la cámara Walkera I-Look, que no pudiendo compararse a la GoPro en calidad de imagen, tiene la ventaja de su precio económico y transmisión de vídeo en tiempo real y a gran alcance sin necesidad de mas aditamentos.

Recomendamos practicar primero con esta cámara para no arriesgar la mas costosa GoPro, pero ya dominado el manejo del 350Pro, cuando queremos mas calidad de vídeo y foto, la opción perfecta desde luego es la GoPro Hero 3+ (preferiblemente la Black Edition, puntera de la gama).

Para poder ver, como hacíamos con la I-Look, la imagen grabada en tiempo real en nuestra emisora Devo F7, o en un monitor externo, gafas FPV, etc, necesitamos tan sólo un cable especial y un transmisor de vídeo.

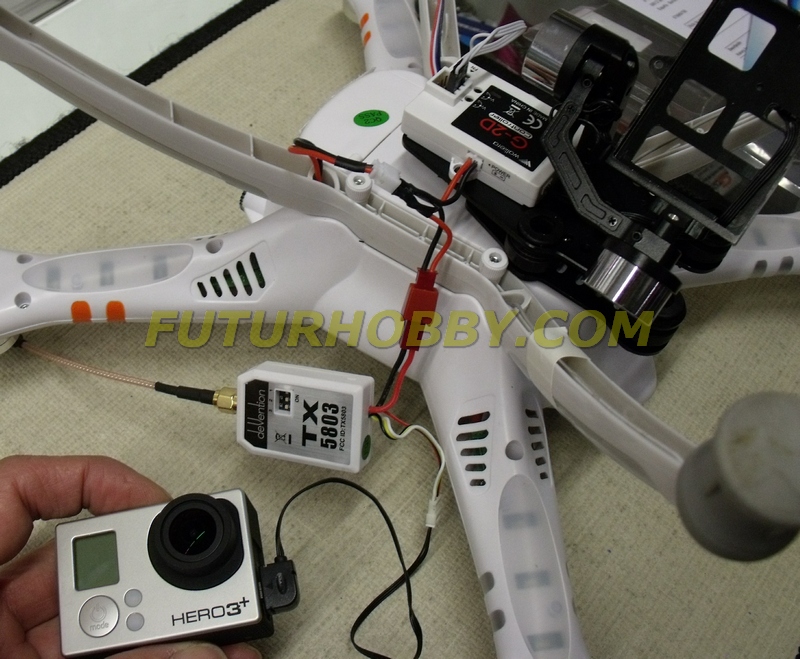

Lo primero es conectar el cable, por el extremo con el conector Mini-USB, a la ranura igual en el lateral de la GoPro, bajo la tapa de goma.
El otro extremo, con un mini conector blanco, se conecta al conector igual que sale del TX5803.

Por último, el conector JST hembra (rojo) que sale del TX5803 se conecta al cable en forma de Y griega que encontraremos con el  cable para GoPro citado mas arriba.

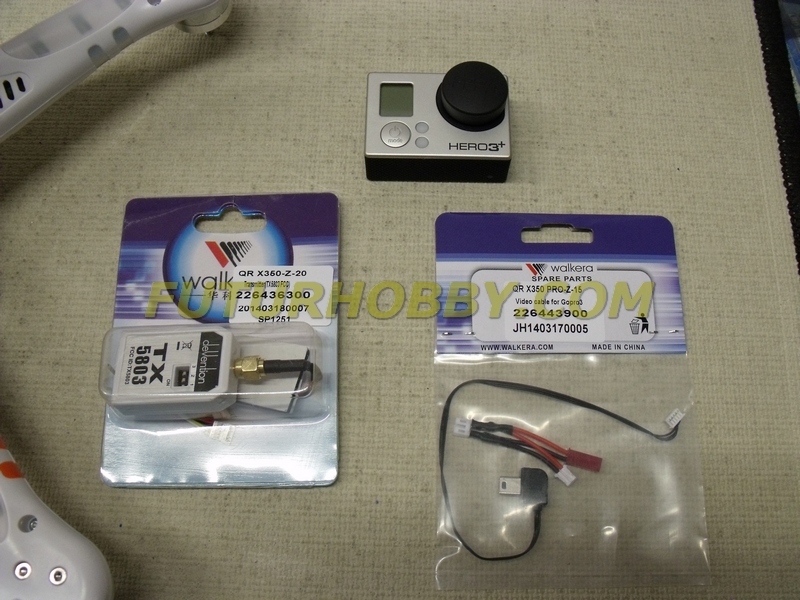

ACCESORIOS NECESARIOS:
- Transmisor de vídeo Walkera, aquí
- Cable de conexión GoPro 3 a transmisor, aquí

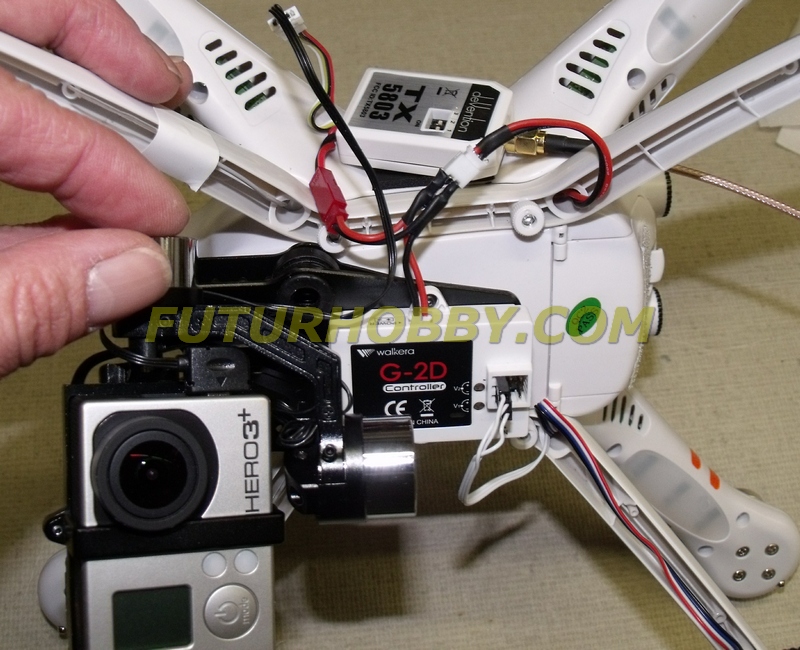

Así nos quedan las conexiones. El cable en Y griega lo conectamos, por el lado hembra, al cable de alimentación que sale por debajo del
QR X350Pro, y por el lado macho, a la ranura en el lateral del gimbal G-2D.




Ahora montamos la GoPro en el gimbal, para lo que sólo hay que sacar los dos tornillos de la abrazadera de sujección de cámara, sacar la I-Look y poner la GoPro, con cuidado de no aplastar el cable negro que vemos dentro del marco del soporte de cámara.

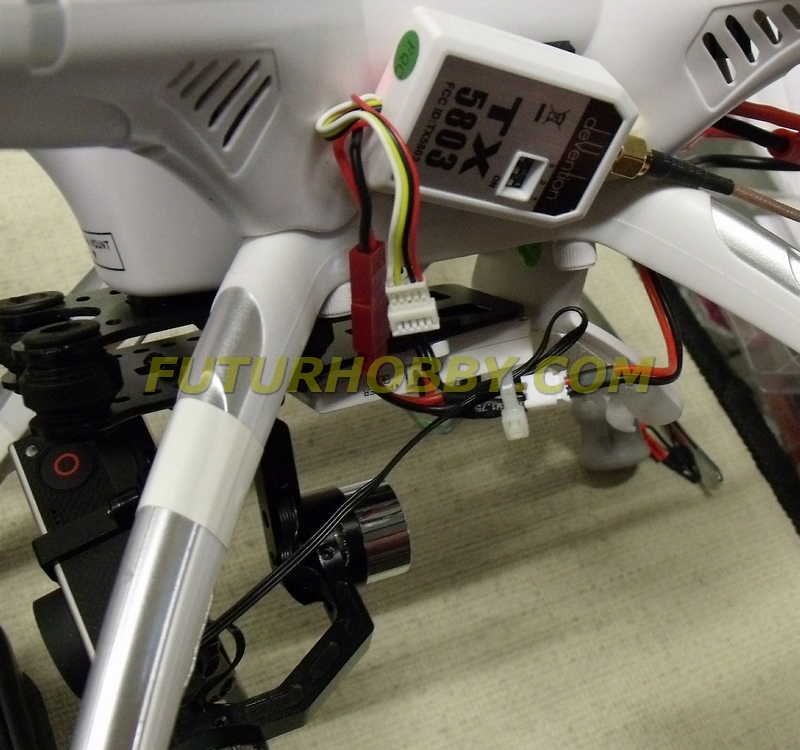

Podemos poner una pequeña brida (en el centro de la imagen, blanca)
para sujetar los cables, pero es muy importante que dejemos holgura en el cable que va a la GoPro, suficiente para que el Gimbal tenga libertad de movimientos en todas las posiciones.


La señal de vídeo enviada por el transmisor Walkera TX 5803 es de gran potencia y alcance, y puede verse a gran distancia en la pantalla de la emisora Devo F7, pero también es compatible con una gran cantidad de dispositivos de recepción. Es compatible en varios canales con gafas y receptores Fat Shark, por ejemplo.

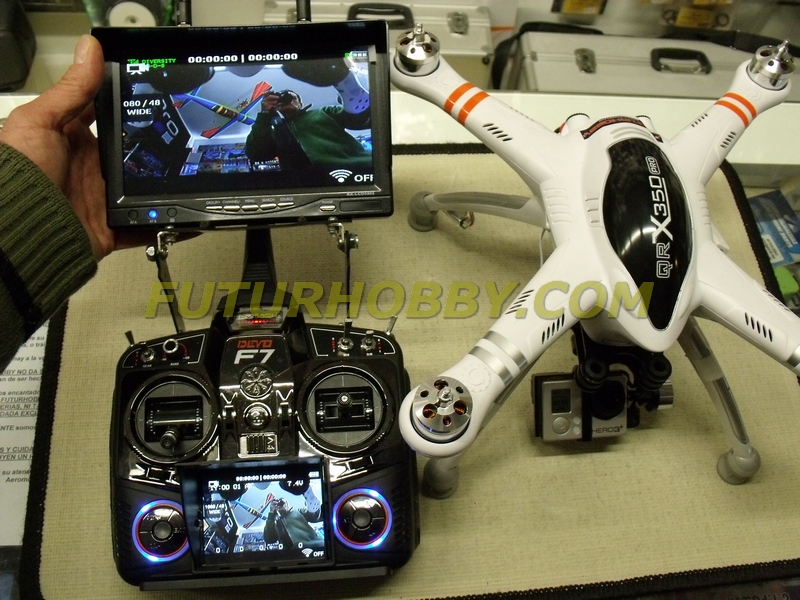

En la imagen de la derecha podemos ver una adaptación para ver la imagen en un monitor de 7" y doble receptor interno, sujeto a la emisora mediante un soporte especial, o bien en un trípòde de fotografía convencional.

En la parte inferior de la emisora Devo F7 tenemos dos salidas, una de ellas es para conectar un cable de vídeo, con lo que podemos sacar imagen de vídeo de la emisora a un monitor externo, grabadora, o a un ordenador mediante un adaptador USB cualquiera.

Podeis encontrar los mejores componentes y un monitor con de gran calidad para el Walkera en nuestra tienda online.
